摘要 瓦楞紙板作為瓦楞紙箱的核心材料，其生產(chǎn)過程中的每一個環(huán)節(jié)都直接影響最終產(chǎn)品的質(zhì)量。本文系統(tǒng)介紹了瓦楞紙板的生產(chǎn)工藝流程，包括原紙準備、預(yù)熱、壓楞、涂膠、貼合、烘干和橫縱切等關(guān)鍵步驟，并深入分析了各工序中的關(guān)鍵質(zhì)量控制點及影響因素。此外，文章還探討了瓦楞紙板生產(chǎn)中常見的質(zhì)量問題及其解決方法。最后，通過一個企業(yè)案例，展示了如何通過優(yōu)化生產(chǎn)工藝來提高瓦楞紙板的質(zhì)量，為行業(yè)提供了實踐參考。
關(guān)鍵詞 瓦楞紙板；生產(chǎn)工藝；質(zhì)量控制；關(guān)鍵控制點；脫膠；起泡；厚度不均；橫縱切精度
瓦楞紙板是瓦楞紙箱的主要原材料，其質(zhì)量直接決定了紙箱的強度、耐用性和保護性能。隨著市場對包裝材料性能要求的不斷提高，瓦楞紙板的生產(chǎn)工藝和質(zhì)量控制變得尤為重要。本文旨在通過對瓦楞紙板生產(chǎn)工藝的詳細分析，探討各工序中的關(guān)鍵質(zhì)量控制點及影響因素，識別常見質(zhì)量問題，并提供解決方案，為行業(yè)提供技術(shù)參考。

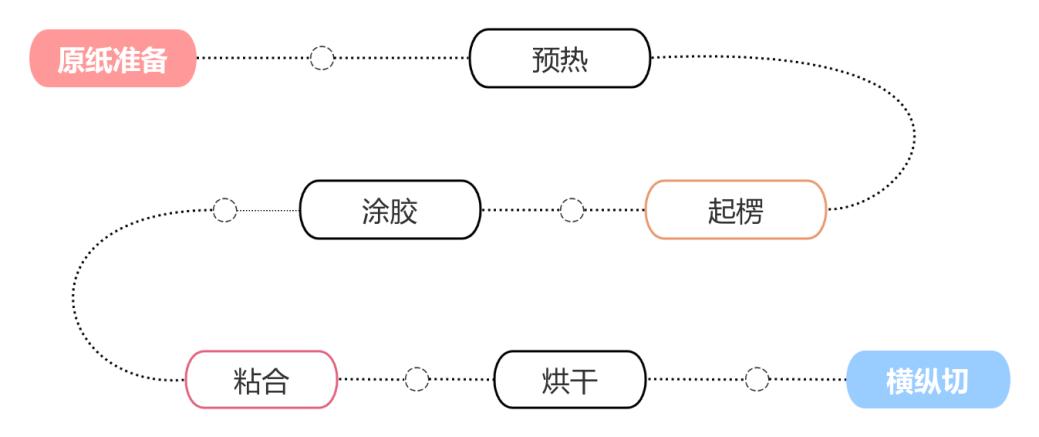

瓦楞紙板的生產(chǎn)工藝流程如下圖，主要包括以下幾個主要生產(chǎn)工序：
（一）原紙準備工序
原紙是瓦楞紙板生產(chǎn)的基礎(chǔ)材料，通常包括面紙、里紙和瓦楞芯紙，其質(zhì)量直接影響到瓦楞紙板的性能。應(yīng)根據(jù)瓦楞紙板的用途、性能及用戶要求，選擇合適的楞型和原紙類型，如牛皮掛面紙、箱板紙、芯紙等。同時，要嚴格控制原紙的質(zhì)量，包括紙張的環(huán)壓強度、厚度、裂斷長、耐破強度等物性指標(biāo)。
在進入生產(chǎn)線前，建議在進入生產(chǎn)線前有一個初步的預(yù)處理工藝，如預(yù)熱、調(diào)濕等。預(yù)熱可以增加原紙的柔韌性，有利于后續(xù)的瓦楞成型和粘合；調(diào)濕則是為了保持原紙的含水率在一定范圍內(nèi)，確保紙張的強度和穩(wěn)定性。
預(yù)熱后的瓦楞芯紙通過瓦楞輥進行起楞，形成瓦楞形狀。瓦楞的楞距和楞高直接影響瓦楞紙板的緩沖性能和抗壓強度，研究表明，瓦紙的裂斷長等不達標(biāo)的物性質(zhì)量問題也會造成碎瓦現(xiàn)象。
起楞后的瓦楞芯紙通過涂膠機進行涂膠，膠水的均勻性和用量直接影響瓦楞紙板的粘合強度。
將面紙、瓦楞芯紙和里紙在熱板上進行粘合，通過加熱和加壓，使膠液固化，將各層紙張牢固地結(jié)合在一起。粘合過程中，要注意控制好溫度、壓力和時間等參數(shù)，以確保粘合效果良好，避免出現(xiàn)氣泡、脫膠等質(zhì)量問題。
粘合后的瓦楞紙板中含有一定的水分，需要進行烘干處理，以降低含水率，提高紙張的強度和穩(wěn)定性。在烘干過程中，要控制好溫度和時間，避免過度烘干導(dǎo)致紙張干燥、脆裂，或烘干不足造成紙張含水量過高、強度不足。烘干后的瓦楞紙板溫度較高，需要進行冷卻處理，以防止紙張變形和翹曲。通常采用自然冷卻或風(fēng)冷等方式進行冷卻，使瓦楞紙板的溫度逐漸降至室溫。
橫縱切操作：根據(jù)客戶的訂單要求，將烘干冷卻后的瓦楞紙板進行橫切和縱切成所需的尺寸和規(guī)格。切割過程中，要使用鋒利的刀具，并控制好切割速度和壓力，確保切口平整、光滑，無毛邊、裂口等缺陷。將切割好的瓦楞紙板按照一定的規(guī)則進行堆碼存放，注意堆放的層數(shù)和高度，避免因堆放不當(dāng)造成紙張變形或損壞。同時，要控制好倉庫的溫濕度，防止紙張受潮或發(fā)霉。
關(guān)鍵控制點：原紙的定量、緊度、環(huán)壓強度等物性指標(biāo)。原紙的定量偏差應(yīng)控制在±3%以內(nèi)。原紙的環(huán)壓強度應(yīng)符合相關(guān)標(biāo)準要求，一般要求環(huán)壓強度不低于一定標(biāo)準數(shù)值。原紙的水分含量應(yīng)在規(guī)定范圍內(nèi)，一般為6%-8%。水分含量過高或過低都會影響紙張的性能和加工質(zhì)量。
影響因素：原紙的質(zhì)量、儲存條件、環(huán)境溫濕度等。
關(guān)鍵控制點：預(yù)熱溫度和時間。
影響因素：原紙的厚度、含水量、環(huán)境溫度等。
關(guān)鍵控制點：瓦楞輥的溫度、壓力、速度。瓦楞的形狀應(yīng)規(guī)整，高矮一致，間距均勻。瓦楞的高度和寬度偏差應(yīng)控制在±2mm以內(nèi)，否則會影響瓦楞紙板的緩沖性能和外觀質(zhì)量。定期檢查瓦楞輥的磨損情況，及時修復(fù)或更換磨損嚴重的瓦楞輥。瓦楞輥的壓力對瓦楞成型質(zhì)量有重要影響。壓力過大，會導(dǎo)致瓦楞變形、破裂；壓力過小，則無法形成清晰的瓦楞。
影響因素：瓦楞輥的磨損程度、原紙的柔韌性、環(huán)境溫濕度等。
鍵控制點：膠水的粘度、涂膠量、涂膠均勻性。要選質(zhì)量好、固含量適中、黏度適宜的膠水。需定期檢測膠水性能，同時注意保存和使用期限，避免使用過期的膠水。涂膠量過少會導(dǎo)致粘合不牢、脫膠，過多會增加成本且造露瓦等質(zhì)量問題。根據(jù)瓦楞紙板用途和性能要求合理控制，一般為100-150mL/m2。
影響因素：膠水的配方、涂膠機的精度及環(huán)境溫濕度等。
關(guān)鍵控制點：粘合壓力、速度、溫度。粘合溫度過低，膠液固化慢，影響粘合強度；溫度過高，紙張可能焦化、變黃。粘合壓力不足，粘合不緊密；壓力過大，可能壓潰瓦楞。
影響因素：施膠輥的平整度、膠水的固化速度、環(huán)境溫濕度等。
關(guān)鍵控制點：烘干溫度、時間、風(fēng)速。烘干溫度和時間應(yīng)根據(jù)瓦楞紙板的厚度、含水率和膠水種類等因素進行合理調(diào)整。溫度過高或時間過長，會使紙張干燥、脆裂；溫度過低或時間過短，則無法達到烘干效果。一般情況下，烘干溫度控制在80-120℃，時間為3-5分鐘。
影響因素：烘干機的性能、紙板的厚度、環(huán)境溫濕度等。
關(guān)鍵控制點：橫縱切精度、刀具鋒利度、切割速度、壓線位置。
影響因素：刀具磨損、設(shè)備精度、操作人員技能水平、紙板厚度和硬度。
這里最好是一張瓦楞紙板生產(chǎn)線，起楞部的特寫圖片
原因分析：膠水粘度不足、涂膠不均勻、貼合壓力不足、烘干不充分等。
解決方法：調(diào)整膠水配方，確保涂膠均勻，增加貼合壓力，優(yōu)化烘干工藝。
原因分析：膠水涂布過多、貼合壓力不均、烘干溫度過高或過低等。
解決方法：控制膠水涂布量，調(diào)整貼合壓力，優(yōu)化烘干溫度和時間。
原因分析：原紙厚度不均、壓楞壓力不均、貼合壓力不均等。
解決方法：嚴格控制原紙質(zhì)量，調(diào)整壓楞和貼合壓力，確保各工序的均勻性。
原因分析：刀具磨損、設(shè)備精度不足、橫縱切參數(shù)設(shè)置不當(dāng)、操作人員失誤。
解決方法：定期檢查和更換刀具，校準設(shè)備精度，優(yōu)化橫縱切參數(shù)，加強操作人員培訓(xùn)。
原因分析：刀具安裝不正確、橫縱切速度過快、紙板厚度不均。
解決方法：正確安裝刀具，調(diào)整橫縱切速度，嚴格控制紙板厚度。
四、案例分享：某企業(yè)通過優(yōu)化生產(chǎn)工藝提高瓦楞紙板質(zhì)量
某瓦楞紙板生產(chǎn)企業(yè)接到客戶投訴，反映其生產(chǎn)的瓦楞紙板存在脫膠、厚度不均和橫縱切尺寸不準確的問題。經(jīng)調(diào)查發(fā)現(xiàn)，問題主要源于涂膠不均勻、貼合壓力不足以及橫縱切工序的刀口老化。
1. 為解決這些問題，企業(yè)采取了以下措施：
2. 優(yōu)化涂膠工藝：調(diào)整膠水配方，增加涂膠機的精度，確保膠水涂布均勻。
3. 調(diào)整貼合壓力：增加貼合壓力，確保各層紙張緊密粘合。
4. 改進烘干工藝：優(yōu)化烘干溫度和時間，確保膠水充分固化。
5. 優(yōu)化橫縱切工藝：定期檢查和更換刀具，校準橫縱切設(shè)備精度，優(yōu)化橫縱切參數(shù)，加強操作人員培訓(xùn)。
經(jīng)過改進后，瓦楞紙板的脫膠問題得到顯著改善，厚度均勻性大幅提高，橫縱切尺寸也更加準確，客戶滿意度顯著提升。
瓦楞紙板的生產(chǎn)工藝復(fù)雜，涉及多個工序和關(guān)鍵質(zhì)量控制點。通過對各工序的詳細分析和優(yōu)化，可以有效提高瓦楞紙板的質(zhì)量，減少常見質(zhì)量問題的發(fā)生。本文通過對瓦楞紙板生產(chǎn)工藝的深入探討，為行業(yè)提供了技術(shù)參考和解決方案。未來，隨著技術(shù)的不斷進步，瓦楞紙板生產(chǎn)工藝將更加智能化和精細化，為包裝行業(yè)的可持續(xù)發(fā)展做出更大貢獻。
本文2025年3月，發(fā)表于《紙箱世界》雜志——第185期
